海灣消防設備GST-LD-8314火災光警報器

一、海灣消防設備GST-LD-8314火災光警報器特點

火災光警報器一般安裝在巡視觀察方便的地方，如會議室、餐廳、房間等門口上方，便于從外部了解內部的火災探測器是否報警。
此部件可與對應的探測器并聯使用，并與該探測器編碼一致。當探測器報警時，火災光警報器上的指示燈閃亮，在不進入室內的情況下就可知道室內的探測器已觸發報警。
火災光警報器也可單獨使用，占用獨立的總線編碼點，可通過GST-BMQ-2電子編碼器更改設置。

二、海灣消防設備GST-LD-8314火災光警報器主要技術指標

（1）工作電壓：總線24V
（2）監視電流≤0.8mA
（3）動作電流≤16mA
（4）線制：直接接入火災報警控制器信號二總線
（5）使用環境：
 溫度：-10℃～+50℃
 相對濕度≤95%，不結露
（6）外殼防護等級：IP30
（7）外形尺寸：
 80mm×120mm×49mm

三、海灣消防設備GST-LD-8314火災光警報器結構特征、安裝與布線

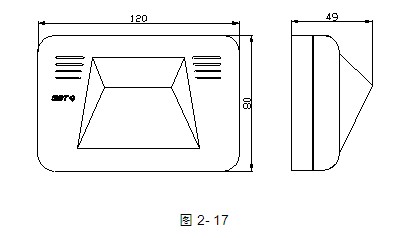

火災光警報器的外形結構示意圖如圖2-17：


火災光警報器正中處有一紅色高亮度發光區，當對應的探測器觸發時，該區紅燈閃亮?；馂墓饩瘓笃鞯膶ν舛俗邮疽鈭D如：圖2-18

其中：
Z1、Z2為與對應探測器信號二總線的接線端子
