核中警J-SAP-M-HJ9502型手動火災報警按鈕

核中警J-SAP-M-HJ9502型手動火災報警按鈕



（1）核中警J-SAP-M-HJ9502型手動火災報警按鈕性能特點：

* 核中警 J-SAP-M-HJ9502型手動火災報警按鈕內置CPU，結構簡單可靠，報警后用專用鑰匙復位；

* 核中警 J-SAP-M-HJ9502型手動火災報警按鈕二總線、無極性電子編碼1～256；

*  核中警J-SAP-M-HJ9502型手動火災報警按鈕內設有電話插孔，可用于消防通訊系統；

* 核中警 J-SAP-M-HJ9502型手動火災報警按鈕能接收現場設備啟動信號兩個指示燈分別顯示火警、設備啟動信息。


（2）核中警J-SAP-M-HJ9502型手動火災報警按鈕主要技術指標：

工作電壓	DC15-26V脈沖電壓
工作電流	工作電流≤0.7mA	報警電流≤1.4mA
環境溫度	-10～50℃
環境濕度	95%RH(40±2℃)
外形尺寸	85×85×40mm
安裝方式	配合底座采用插拔式結構安裝

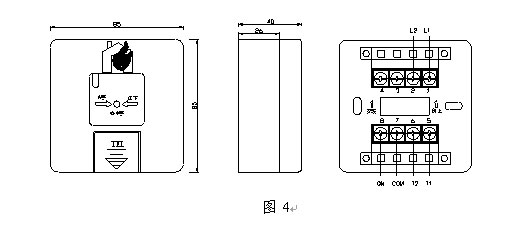

（3）核中警J-SAP-M-HJ9502型手動火災報警按鈕外形及安裝尺寸:





 （4）核中警J-SAP-M-HJ9502型手動火災報警按鈕接線示意圖（見圖4）


說明：


L1、L2為總線；


COM、NO為常開觸點;


T1、T2為消防電話線。


存貯：


注意防潮，以免內部元件技術指標下降。
