海灣JB-QG-GST5000火災報警控制器設備更換



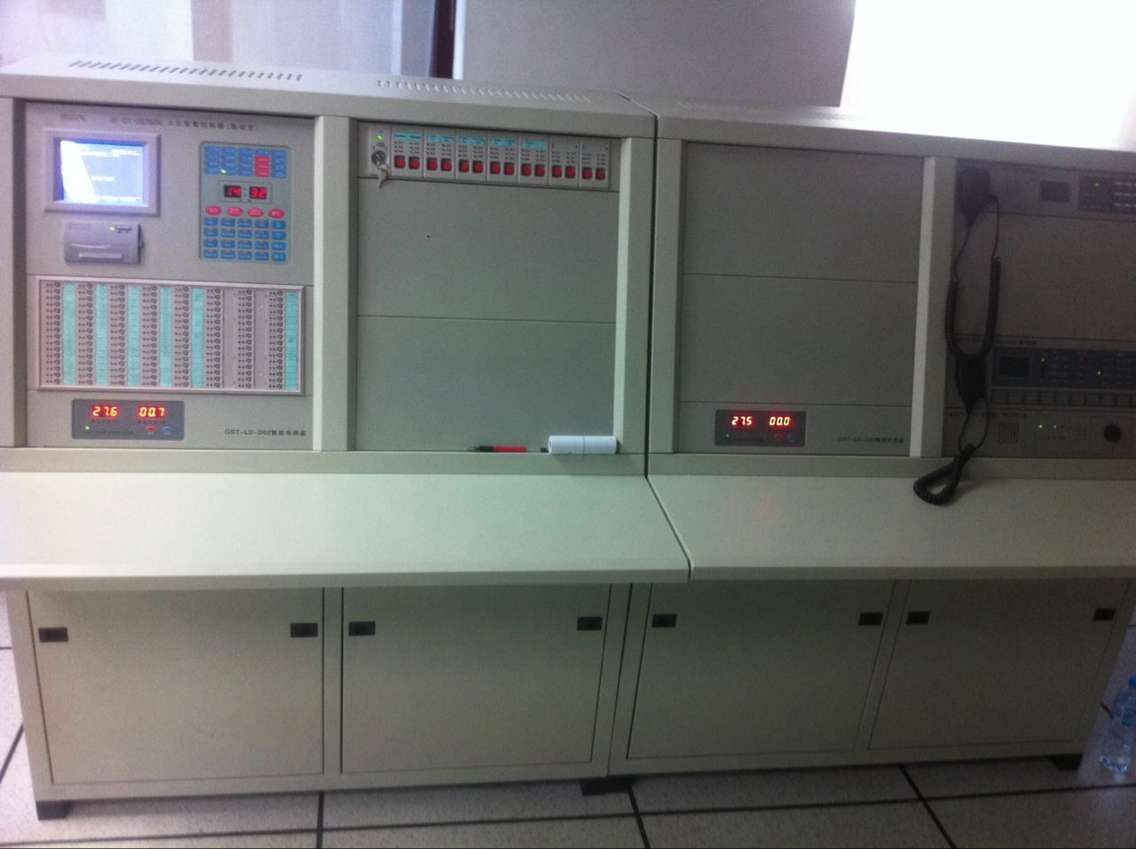

火災報警控制器 （聯動型）



JB-QG-GST5000 4114點 GST-5000火災報警控制系統必須與同點數的北京億杰消防工程公司控制器配套使用，不單獨銷售。


JB-QG-GST5000火災報警控制器(聯動型) 立柜式，僅含1臺立柜，大屏幕漢字液晶顯示,報警聯動點總數為4114點,含打印機，含一塊總線制操作盤，含 6路直接控制點及6只ZD-01終端附件 ，根據工程實際控制點，可加配總線制操作盤及 直接控制盤 ，含一臺GST-LD-D02聯動電源，不含控制器及聯動電源用備電，需配24AH/12V號電池6節。







一、JB-QG-GST5000火災報警控制器特點



JB-QG-GST5000型控制器采用柜式結構，其--大容量可擴展到20個242地址編碼點的回路，其功能操作顯示面板與JB-QB-GST500型控制器相同，主要特點如下：

 1.控制器采用柜式結構，各信號總線回路板采用拔插式設計，系統容量擴充簡單、方便；

 2.進一步加強了控制器的消防聯動控制功能，可配置多塊手動消防啟動盤，完成對總線制外控設備的手動控制，并可配置多塊14路多線制控制盤，完成對消防控制系統中重要設備的控制；

 3.控制器可加配聯動控制用電源系統，標準電源盤可提供DC24V、6A電源二總線；

 4.控制器容量內的任一地址編碼點，可由編碼火災探測器占用，也可由編碼模塊占用；

 5.控制器可擴充消防廣播控制盤和消防電話控制盤，組成消防廣播和消防電話系統；

 6.包括JB-QB-GST500型控制器的全部功能。





二、JB-QG-GST5000火災報警控制器主要技術指標

1.液晶屏規格：4114圖形點陣，可顯示12行漢字信息

2.控制器容量：

--多可帶20個 242地址編碼點回路，--大容量為4840個地址編碼點

3.可外接64臺火災顯示盤；支持多級聯網，每級--多可接32臺其它類型控制器

4.多線制控制點及直接手動操作總線制控制點可按要求配置

5.線制：與JB-QB-GST500型控制器相同

6.使用環境：

 溫度：0℃～＋40℃

 相對濕度≤95％，不結露

7.電源：

 主電:為交流220V

 控制器備電：DC24V 24Ah密封鉛電池

 聯動備電：DC24V  38Ah密封鉛電池

8.功耗≤150W

9.柜式控制器外形尺寸：550mm×460mm×1715mm





三、JB-QG-GST5000結構特征、安裝與布線

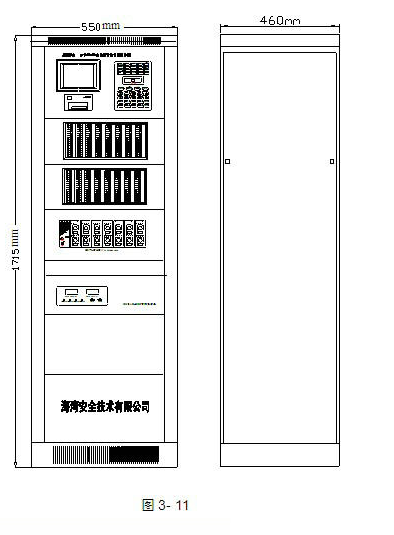

JB-QG-GST5000控制器的外形尺寸示意圖如下圖：






標準控制器配有主機一臺、直接手動操作顯示控制盤和GST-LD-D02智能電源盤各一塊。若系統中需增加直接手動控制盤、多線制控制盤及電源盤，需另外購置。

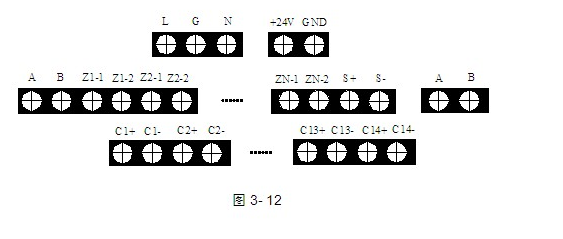

  控制器外接線端子示意圖如下圖所示：



其中：

 L、G、N：交流220V接線端子及機柜保護接地線端子；

 +24V、GND：DC24V、6A供電電源輸出端子；

 A、B：連接火災顯示盤的通訊總線端子；

 ZN-1、ZN-2（N=1~18）：探測器總線（無極性）；

 S+、S-：火災報警輸出端子（報警時可配置成24V電源輸出或無源觸點輸出）；

 A、B：連接其它各類控制器的通訊總線端子；

 C1+、C1-～C14+、C14-：控制盤輸出端子（--多14路）。
