              消防水泵和穩壓泵安裝

              文章出處:未知 人氣:發表時間:2016-04-04

              消防水泵和穩壓泵安裝
              施工作業指導書

              目錄


              ?
              一般要求
              .............................................. 2 ?
              吸水管和附件的安裝
              .................................... 2 ?
              消防水泵出水管及其附件安裝(在泵安裝完畢后進行) ...... 3 ?
              泵基礎及附件安裝
              ...................................... 3 ?
              泵的清洗和裝配
              ........................................ 4 ?
              泵的安裝
              .............................................. 4 ?
              泵的找平、找正
              ........................................ 5 ?
              泵房管道安裝
              .......................................... 5 ?
              水泵安裝分項工程質量技術交底(1)
              ..................... 5 ?
              水泵安裝分項工程質量技術交底(2)
              ..................... 7

              IFrame

              一般要求
              消防水泵機組的水泵、電動機及配電啟動控制設備的規格、型號、技術性能應符合設計要求,產品應有出廠合格證及安裝使用說明書。安裝工作宜由具備一定技能和經驗的鉗工和管工共同承擔。
                  每一組消防水泵均應設工作泵和備用泵,備用泵的工作能力應與工作泵的工作能力相等。
              消防水泵應采用自灌式吸水,一組消防水泵的吸水管不應少于兩路,當其中
              一路損壞或檢修時;其余吸水管仍能通過全部水量。當消防水池分成2個(格)時;應保證檢修清洗任一個(格)水池時;每一組消防水泵吸水管仍能從另一個(格)水池吸水。
                  每臺消防水泵出水管上應安裝上回間和壓力表;并直安裝檢查和試水用的放水閥(管徑由設計定)。泵組的總出水管上還應安裝止回間和泄壓閥。壓力表安裝應加設緩沖裝置;壓力表和緩沖裝置之間還應安裝旋塞;便于壓力表的拆換和維修;壓力表量程應為工作壓力的2-2.5倍。
              吸水管和附件的安裝
                  (1)吸水管在安裝時應使用水平尺找平;吸水喇叭口與水池底部距離由設計確定,喇叭口口徑應比吸水管管徑大2倍左右;喇叭口與吸水管的連接方式采用焊接,并要用支架固定于池底。喇叭口上應安裝防護網。防止一些大型臟物被泵吸入造成阻塞。吸水管管徑應符合設計要求,且不得小于水泵吸入口口徑;吸水管穿過池壁的中心標高與水泵吸入接口標高應符合設計要求,吸入管水平段宜有不少于川000向水泵方向的上揚坡度;與水泵吸入口的連接應采用偏心異徑管;上平下斜安裝;吸水管不得呈現倒坡向及產生氣襄的彎曲、變形現象。

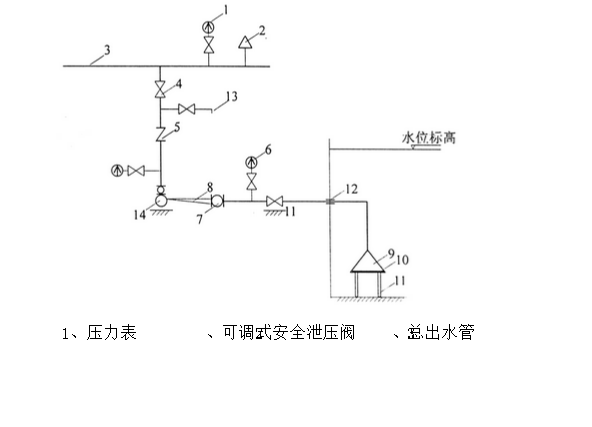

              1、壓力表       2、可調式安全泄壓閥   3、總出水管



              4、明桿閘閥     5、緩閉式止回閥       6、真空壓力表
              7、軟接頭       8、偏心變徑管         9、吸水喇叭
              10、防護網      11、固定支架          12、預埋套管
              13、放水試驗管  14、水
              (2)吸水管上應安裝明桿控制閥門,閥門安裝應在水泵固定于基礎上后進行;不應采用蝶閥、閥門口徑應與吸水管管徑相同;吸水管上的柔性接頭應安裝在控制閥之后。吸水管上宜安裝真空壓力表。安裝位置直靠近水泵吸水口。閥門應用支架、支撐其重量防止下垂。
                  (3)吸水管安裝完后;應對所有焊接口及法蘭接口進行嚴密檢查;不得有滲水和漏氣現象。
                  (4)當消防水泵和消防水池位于獨立的兩個基礎上,且互為剛性連接時,吸水管上應安裝一段柔性連接管。
                  (5)吸水管與池壁預埋套管之間的間隙應用防水材料填密實;并參照標準圖集中柔性防水套管有關固定進行。
                  消防水泵出水管及其附件安裝(在泵安裝完畢后進行)
                  (1)水泵出水管管徑、管道連接形式應符合設計規定;
                  (2)當設計無規定時,水泵出水管上應安裝壓力表、止回閥、閘問及試驗查用的DN65mm放水閥,放出的水宜返回水池;消防水泵泵組總出水管上還應安裝壓力表和安全泄壓閥。試驗檢查用的放水間安裝位置;要能保證水泵單獨檢查試驗和操作方便。條件可能時,應安裝在泵出水管止回閥與閘閥之間;不應安裝在止回閥之前;
                  (3)水泵總出管應根據需要設控制閥門,以保證其中任一條故障檢修時;其余供水管仍應保證供給全部消防用水流量;止回閥應采用緩閉式的;控制應采用明桿閥門、泄壓閥應采用可調式安全泄壓閥;
                  (4)水泵出水管上所安裝的柔性接頭的位置和數量應符合設計規定;通常應分別安裝在水泵出口處及出水管架空管段上;要既能防振又要保持管道位移在允許范圍之內;水泵出水管上的壓力表宜帶有放氣的旋塞及緩沖裝置;其量程應為工作壓力的2-2.5倍表上應有校驗標志;
                  (5)水泵出水管及其附件應用支、吊架固定不得使管道重量承壓在水泵設備上。
                  泵基礎及附件安裝
              (1)泵基礎的配筋、混凝土標號、配合比、嚴格按設計圖施工;基礎減振
              動裝置按圖紙要求安設;
